Puente fabricado en acero
http://www.kalipedia.com/popup/popupWindow.html?tipo=imprimir&titulo=Imprimir%20Art%C3%ADculo&xref=20070822klpingtcn_35.Kes
El acero es la aleación de hierro y carbono, donde el carbono no supera el 2,1% en peso de la composición de la aleación, alcanzando normalmente porcentajes entre el 0,2% y el 0,3%. Porcentajes mayores que el 2% de carbono dan lugar a las fundiciones, aleaciones que al ser quebradizas y no poderse forjar —a diferencia de los aceros—, se moldean.
El acero es la aleación de hierro y carbono, donde el carbono no supera el 2,1% en peso de la composición de la aleación, alcanzando normalmente porcentajes entre el 0,2% y el 0,3%. Porcentajes mayores que el 2% de carbono dan lugar a las fundiciones, aleaciones que al ser quebradizas y no poderse forjar —a diferencia de los aceros—, se moldean.
Fue Benjamin Huntsman el que desarrolló un procedimiento para fundir hierro forjado con carbono, obteniendo de esta forma el primer acero conocido.
En 1856, Sir Henry Bessemer, hizo posible la fabricación de acero en grandes cantidades, pero su procedimiento ha caído en desuso, porque solo podía utilizar hierro que contuviese fósforo y azufre en pequeñas proporciones.

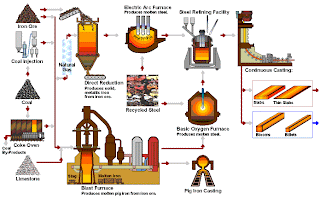

En 1857, Sir William Siemens ideó otro procedimiento de fabricación industrial del acero, que es el que ha perdurado hasta la actualidad, el procedimiento Martin Siemens, por descarburación de la fundición de hierro dulce y óxido de hierro. Siemens había experimentado en 1878 con la electricidad para calentar los hornos de acero, pero fue el metalúrgico francés Paul Héroult —coinventor del método moderno para fundir aluminio— quien inició en 1902 la producción comercial del acero en hornos eléctricos.
El método de Héroult consiste en introducir en el horno chatarra de acero de composición conocida haciendo saltar un arco eléctrico entre la chatarra y unos grandes electrodos de carbono situados en el techo del horno.
En 1856, Sir Henry Bessemer, hizo posible la fabricación de acero en grandes cantidades, pero su procedimiento ha caído en desuso, porque solo podía utilizar hierro que contuviese fósforo y azufre en pequeñas proporciones.
En 1857, Sir William Siemens ideó otro procedimiento de fabricación industrial del acero, que es el que ha perdurado hasta la actualidad, el procedimiento Martin Siemens, por descarburación de la fundición de hierro dulce y óxido de hierro. Siemens había experimentado en 1878 con la electricidad para calentar los hornos de acero, pero fue el metalúrgico francés Paul Héroult —coinventor del método moderno para fundir aluminio— quien inició en 1902 la producción comercial del acero en hornos eléctricos.
El método de Héroult consiste en introducir en el horno chatarra de acero de composición conocida haciendo saltar un arco eléctrico entre la chatarra y unos grandes electrodos de carbono situados en el techo del horno.
En 2007 se utilizan algunos metales y metaloides en forma de ferroaleaciones, que, unidos al acero, le proporcionan excelentes cualidades de dureza y resistencia.
En muchas regiones del mundo, el acero es de gran importancia para la dinámica de la población, industria y comercio.
Formación del acero. Diagrama hierro-carbono (Fe-C)
http://www.esi2.us.es/IMM2/Pract-html/estructuras%20de%20aceros.html
Fases de la aleación de hierro-carbono
- Austenita (hierro-ɣ. duro)
- Ferrita (hierro-α. blando)
- Cementita (carburo de hierro. Fe3C)
- Perlita (88% ferrita, 12% cementita)
- Ledeburita (ferrita - cementita eutectica, 4.3% carbón)
- Bainita
Tipos de acero
Acero al carbono (0,03-2.1% C)Acero corten (para intemperie)Acero inoxidable (aleado con cromo)Acero microaleado («HSLA», baja aleación alta resistencia)Acero rápido (muy duro, tratamiento térmico)
Otras aleaciones Fe-C
Hierro dulce (prácticamente sin carbón)Fundición (>2.1% C)Fundición dúctil (grafito esferoidal)
En el diagrama de equilibro, o de fases, Fe-C se representan las transformaciones que sufren los aceros al carbono con la temperatura, admitiendo que el calentamiento (o enfriamiento) de la mezcla se realiza muy lentamente de modo que los procesos de difusión (homogeneización) tienen tiempo para completarse. Dicho diagrama se obtiene experimentalmente identificando los puntos críticos —temperaturas a las que se producen las sucesivas transformaciones— por métodos diversos.
Microconstituyentes http://personales.upv.es/~avicente/curso/unidad3/index.html
El hierro puro presenta tres estados alotrópicos a medida que se incrementa la temperatura desde la ambiente:
Hasta los 911 °C, el hierro ordinario, cristaliza en el sistema cúbico centrado en el cuerpo (BCC) y recibe la denominación de hierro α o ferrita. Es un material dúctil y maleable responsable de la buena forjabilidad de las aleaciones con bajo contenido en carbono y es ferromagnético hasta los 770 °C (temperatura de Curie a la que pierde dicha cualidad). La ferrita puede disolver muy pequeñas cantidades de carbono.
Entre 911 y 1400 °C cristaliza en el sistema cúbico centrado en las caras (FCC) y recibe la denominación de hierro γ o austenita. Dada su mayor compacidad la austenita se deforma con mayor facilidad y es paramagnética.
Entre 1400 y 1538 °C cristaliza de nuevo en el sistema cúbico centrado en el cuerpo y recibe la denominación de hierro δ que es en esencia el mismo hierro alfa pero con parámetro de red mayor por efecto de la temperatura.
A mayor temperatura el hierro se encuentra en estado líquido.
Si se añade carbono al hierro, sus átomos podrían situarse simplemente en los instersticios de la red cristalina de éste último; sin embargo en los aceros aparece combinado formando carburo de hierro (Fe3C), es decir, un compuesto químico definido y que recibe la denominación de cementita de modo que los aceros al carbono están constituidas realmente por ferrita y cementita.
Hasta los 911 °C, el hierro ordinario, cristaliza en el sistema cúbico centrado en el cuerpo (BCC) y recibe la denominación de hierro α o ferrita. Es un material dúctil y maleable responsable de la buena forjabilidad de las aleaciones con bajo contenido en carbono y es ferromagnético hasta los 770 °C (temperatura de Curie a la que pierde dicha cualidad). La ferrita puede disolver muy pequeñas cantidades de carbono.
Entre 911 y 1400 °C cristaliza en el sistema cúbico centrado en las caras (FCC) y recibe la denominación de hierro γ o austenita. Dada su mayor compacidad la austenita se deforma con mayor facilidad y es paramagnética.
Entre 1400 y 1538 °C cristaliza de nuevo en el sistema cúbico centrado en el cuerpo y recibe la denominación de hierro δ que es en esencia el mismo hierro alfa pero con parámetro de red mayor por efecto de la temperatura.
A mayor temperatura el hierro se encuentra en estado líquido.
Si se añade carbono al hierro, sus átomos podrían situarse simplemente en los instersticios de la red cristalina de éste último; sin embargo en los aceros aparece combinado formando carburo de hierro (Fe3C), es decir, un compuesto químico definido y que recibe la denominación de cementita de modo que los aceros al carbono están constituidas realmente por ferrita y cementita.
http://es.wikipedia.org/wiki/Acero
Clasificación de los aceros: http://www.arqhys.com/arquitectura/elacero-clasificacion.html
No hay comentarios:
Publicar un comentario
